薄型組合DRD的o型密封圈規格型號表 | 型號規格
來源：東莞市東晟密封件科技有限公司 - www.ewxjf.com更新時間：2015-05-10
|
|
訂貨號 Order Number |
軸徑 d h9 |
槽底徑 D H9 |
槽寬 L +0.2 |
訂貨號 Order Number |
軸徑 d h9 |
槽底徑 D H9 |
槽寬 L +0.2 |
|
| DRD0030 | 3 | 5.9 | 2.4 | DRD0800 | 80 | 89.4 | 7.1 | |
| DRD0040 | 4 | 6.9 | 2.4 | DRD0850 | 85 | 94.4 | 7.1 | |
| DRD0050 | 5 | 7.9 | 2.4 | DRD0900 | 90 | 99.4 | 7.1 | |
| DRD0060 | 6 | 8.9 | 2.4 | DRD0950 | 95 | 104.4 | 7.1 | |
| DRD0080 | 8 | 10.9 | 2.4 | DRD1000 | 100 | 109.4 | 7.1 | |
| DRD0100 | 10 | 14.5 | 3.6 | DRD1050 | 105 | 114.4 | 7.1 | |
| DRD0120 | 12 | 16.5 | 3.6 | DRD1100 | 110 | 119.4 | 7.1 | |
| DRD0140 | 14 | 18.5 | 3.6 | DRD1150 | 115 | 124.4 | 7.1 | |
| DRD0150 | 15 | 19.5 | 3.6 | DRD1200 | 120 | 132.2 | 9.5 | |
| DRD0160 | 16 | 20.5 | 3.6 | DRD1250 | 125 | 137.2 | 9.5 | |
| DRD0180 | 18 | 22.5 | 3.6 | DRD1300 | 130 | 142.2 | 9.5 | |
| DRD0200 | 20 | 26.2 | 4.8 | DRD1350 | 135 | 147.2 | 9.5 | |
| DRD0220 | 22 | 28.2 | 4.8 | DRD1400 | 140 | 152.2 | 9.5 | |
| DRD0250 | 25 | 31.2 | 4.8 | DRD1500 | 150 | 162.2 | 9.5 | |
| DRD0280 | 28 | 34.2 | 4.8 | DRD1600 | 160 | 172.2 | 9.5 | |
| DRD0300 | 30 | 36.2 | 4.8 | DRD1700 | 170 | 182.2 | 9.5 | |
| DRD0320 | 32 | 38.2 | 4.8 | DRD1800 | 180 | 192.2 | 9.5 | |
| DRD0350 | 35 | 41.2 | 4.8 | DRD1900 | 190 | 202.2 | 9.5 | |
| DRD0360 | 36 | 42.2 | 4.8 | DRD2000 | 200 | 212.2 | 9.5 | |
| DRD0400 | 40 | 49.4 | 7.1 | DRD2100 | 210 | 222.2 | 9.5 | |
| DRD0420 | 42 | 51.4 | 7.1 | DRD2200 | 220 | 232.2 | 9.5 | |
| DRD0450 | 45 | 54.4 | 7.1 | DRD2300 | 230 | 242.2 | 9.5 | |
| DRD0480 | 48 | 57.4 | 7.1 | DRD2400 | 240 | 252.2 | 9.5 | |
| DRD0500 | 50 | 59.4 | 7.1 | DRD2500 | 250 | 262.2 | 9.5 | |
| DRD0520 | 52 | 61.4 | 7.1 | DRD2800 | 280 | 292.2 | 9.5 | |
| DRD0550 | 55 | 64.4 | 7.1 | DRD3000 | 300 | 312.2 | 9.5 | |
| DRD0560 | 56 | 65.4 | 7.1 | DRD3200 | 320 | 332.2 | 9.5 | |
| DRD0600 | 60 | 69.4 | 7.1 | DRD3500 | 350 | 362.2 | 9.5 | |
| DRD0630 | 63 | 72.4 | 7.1 | DRD3600 | 360 | 372.2 | 9.5 | |
| DRD0650 | 65 | 74.4 | 7.1 | DRD4000 | 400 | 412.2 | 9.5 | |
| DRD0700 | 70 | 79.4 | 7.1 | |||||
|
|
||||||||

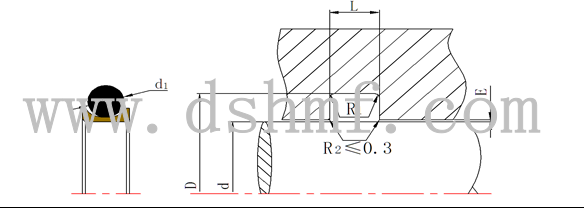

| Installation Dimension table based on Metric Size | ||||||||
| 公制溝槽尺寸 | ||||||||
| 軸徑d h9 | 溝槽底徑D H9 | 槽寬L +0.2 | 0型圈線徑d1 | R1≤ | ||||
| 3~8 | d+2.9 | 2.4 | 1.78 | 0.3 | ||||
| 10~18 | d+4.5 | 3.6 | 2.65 | 0.4 | ||||
| 20~36 | d+6.2 | 4.8 | 3.53 | 0.4 | ||||
| 40~115 | d+9.4 | 7.1 | 5.33 | 0.6 | ||||
| 120~400 | d+12.2 | 9.5 | 6.99 | 0.8 | ||||
